五金网告诉你红外线水平仪哪里买?

发布时间:2018-05-31 16:41:42更多

  买水平仪,首先要知道水平仪的使用。一般框式水平仪的外形尺寸是200×200mm,精度为0.02/1000。水平仪的刻度值是气泡运动一格时的倾斜度,以秒为单位或以每米多少毫米为单位,刻度值也叫做读数精度或灵敏度。若将水平仪安置在1米长的平尺表面上,在右端垫0.02毫米的高度,平尺倾斜的角度为4秒,此时气泡的运动距离正好为一个刻度。

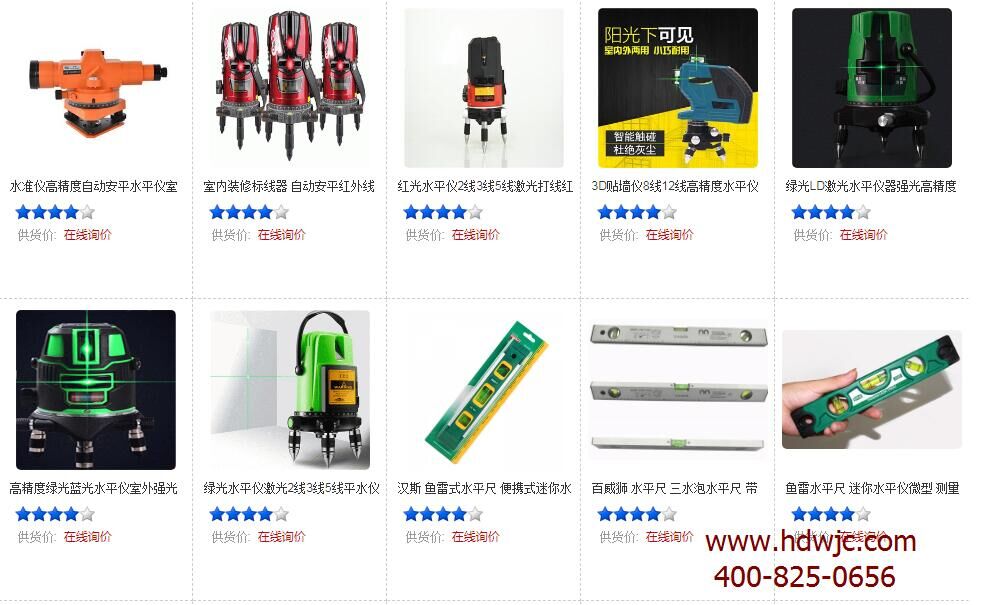

水平仪

  计算如下:水平仪连同平尺的倾斜角α的大小可以从下式中求出:

  由tgα= = =0.00002 则α=4秒

  从上式可知0.02/1000精度的框式水平仪的气泡每运动一个刻度,其倾斜角度等于4秒,这时在离左端200mm处(相当于水平仪的1个边长),计算平尺下面的高度H1为:

  tgα= =0.00002 H1=tgα×L1=0.00002×200=0.004(mm)

  由上式可知,水平仪气泡的实际变化值与所使用水平仪垫铁的长度有关。假如水平仪放在500mm长的垫铁上测量机床导轨,那么水平仪的气泡每运动1格,就说明垫铁两端高度差是0.01mm。另外,水平仪的实际变化值还与读数精度有关。所以,使用水平仪时,一定要注意垫铁的长度、读数精度以及单独使用时气泡运动一格所表示的真实数值。

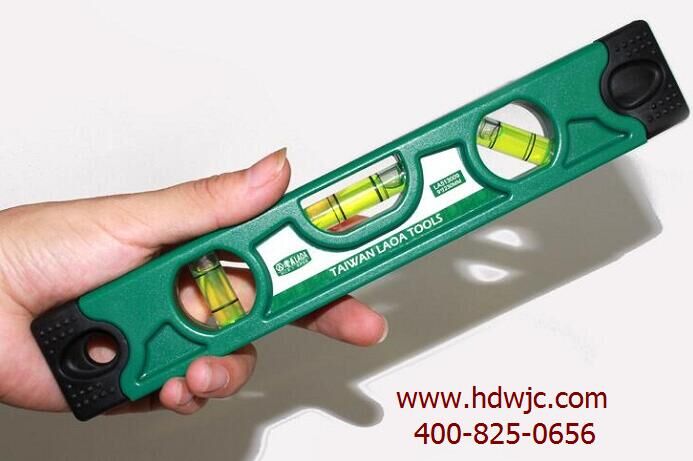

  水平仪

由此得知,水平仪气泡运动一格后的数值,是根据垫铁的长度来决定的。

  水平仪的读数,应按照它的起点任意一格为0。气泡运动一格计数为1,再运动一格计数为2,以此进行累计。在实际生产中对导轨的最后加工,无论采用磨削、精磨还是手工刮研,多数导轨都是呈单纯凸或单纯凹的状态,机床导轨的直线度产生曲线性也是少见的(加工前的导轨会有曲线性的现象)。测量导轨时,水平仪的气泡一般按照一个方向运动,机床导轨的凸凹是由水平仪的移动方向和该气泡的运动方向来确定。

  水平仪的移动方向与气泡的运动方向相反,呈凸,用符号“+”表示。

  水平仪的移动方向与气泡的运动方向相同,呈凹,用符号“-”表示。

  如果导轨是凸的情况下,水平仪(垫铁)从任意一个方向进行移动,水平仪的气泡向相反方向运动。

  如果导轨是凹的情况下,水平仪(垫铁)从任意一个方向进行移动,水平仪的气泡向相同方向运动。

  确定导轨的凹凸后,再根据所使用的垫铁长度和水平仪气泡运动格数和的一半进行计算,才能得到导轨的准确的直线度误差精度。

  以上是红外线水平仪使用方法介绍,大家可以了解一下。红外线水平仪是机床制造、安装和修理中最基本的检验工具,使用广泛。
